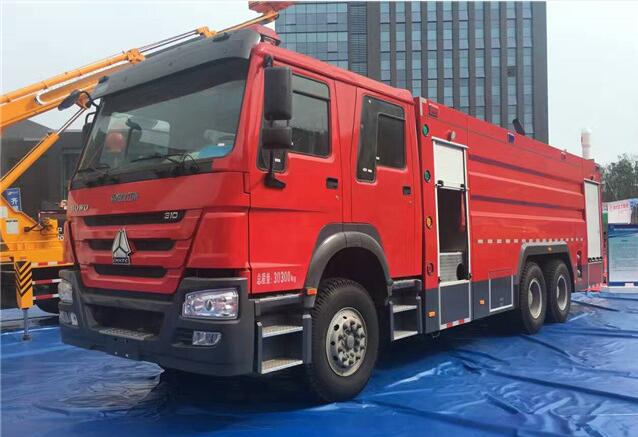

重汽雙橋16噸泡沫消防車（國五）主要技術參數
|
|
|
產品商標 |
江特牌 |
公告批次 |
288 |
|
產品名稱 |
JDF5314GXFPM160型泡沫消防車 |
產品號 |
ZMFK759901A |
|
總質量(Kg) |
30900 |
罐體容積(m3) |
15.495 |
|
額定載質量(Kg) |
15550 |
外形尺寸 |
10655×2500×3540 |
|
整備質量(Kg) |
14900 |
貨廂尺寸 |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
2+4 |
載質量利用系數 |
|
|
接近角/離去角(°) |
14/11 |
前懸/后懸 |
1500/3205 |
|
軸數 3 |
軸距
3825+1350,3800+1400,4325+1350,4300+1400,
4600+1350,4575+1400,5825+1350,5800+1400,5225+1350,5200+1400 |
|
軸荷(Kg) |
6300/12300/12300 |
最高車速(Km/h) |
95 |
|
其它 |
罐體總?cè)莘e:15.495立方米;水罐載液量為12780kg;罐體容積:12.78立方米;罐體尺寸(長×寬×高):3900×2400×1415(毫米);B類泡沫罐載液量為2770kg;罐體容積:2.715立方米;罐體尺寸(長×寬×高):820×2400×1415(毫米);B類泡沫液密度為1.02g/mL;消防員按75千克/人計算;ABS系統型號為4460046300,生產企業為威伯科汽車控制系統(中國)有限公司;側面防護及后下部防護裝置材料材質:Q235;側面防護為整體式結構;后下部防護裝置連接方式:螺栓連接,斷面尺寸為直徑Φ100mm,離地高度:485mm. |
|
【底盤技術參數】 |
|
底盤型號 |
ZZ5347V4647E1 |
底盤名稱 |
特種作業車底盤（二類） |
|
商標名稱 |
豪沃牌 |
生產企業 |
中國重汽集團濟南卡車股份有限公司 |
|
外形尺寸 |
8500,9120,9895,11700,10855×2496×3125 |
輪胎數 |
10 |
|
接近角/離去角(°) |
14/23 |
輪胎規格 |
12.00R20,12.00-20 |
|
鋼板彈簧片數 |
10/12,10/- |
前輪距 |
2022,2041 |
|
燃料種類 |
柴油 |
后輪距 |
1830/1830 |
|
排放標準 |
GB17691-2005國Ⅴ,GB3847-2005 |
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
D10.34-50
D10.38-50
MC11.36-50
MC11.40-50
MC11.44-50 |
中國重型汽車集團有限公司
中國重型汽車集團有限公司
中國重型汽車集團有限公司
中國重型汽車集團有限公司
中國重型汽車集團有限公司 |
9726
9726
10518
10518
10518 |
249
276
268
297
327 |
水泵
|
型號 |
CB10/60-XZ 常壓車用消防泵 |
|
|
形式 |
低壓離心式 |
|
額定流量 |
60L/s @1.0MPa |
|
出口額定壓力 |
1.0MPa |
|
最大吸深 |
7m |
|
引水裝置 |
自帶滑片泵 |
|
引水時間 |
最大吸深時≤50s |
車載泡沫炮
|
型號 |
PL48 |
|
|
制造商 |
成都威斯特消防機械有限公司 |
|
回轉角度 |
360°水平回轉 |
|
最大仰/俯角 |
俯角≤-15°，仰角≥+45° |
|
流量 |
48L/S |
|
射程 |
泡沫≥50m 水≥55m |  |
